Se stai cercando un oscilloscopio digitale, probabilmente hai bisogno di visualizzare, misurare e analizzare segnali elettrici. Che tu sia un appassionato di elettronica fai-da-te, uno studente, un tecnico di manutenzione o un ingegnere, la scelta dello strumento giusto è fondamentale per ottenere misurazioni affidabili e un lavoro efficiente. Questa guida vuole essere un punto di riferimento chiaro e pratico per orientarti tra le caratteristiche tecniche e i modelli disponibili oggi, aiutandoti a fare un acquisto consapevole senza inutili tecnicismi.
Come scegliere l'oscilloscopio digitale adatto a te
Acquistare il primo oscilloscopio che si vede o quello più economico è spesso un errore. Ecco i criteri concreti da valutare, in ordine di importanza:
1. Larghezza di banda (Bandwidth)
È la caratteristica più importante. Indica la massima frequenza del segnale che l'oscilloscopio può misurare con precisione accettabile (generalmente fino a -3dB di attenuazione). Una regola pratica è la “Regola del 5”: per segnali digitali, scegli una banda passante almeno 5 volte superiore alla frequenza di clock del segnale che intendi analizzare. Per un segnale a 10 MHz, servono almeno 50 MHz.
- Per hobbisti e progetti base (audio, sensori semplici, Arduino a basse frequenze): 10-50 MHz sono spesso sufficienti.
- Per elettronica digitale più avanzata, SMPS o comunicazioni seriali (I2C, SPI, UART): servono 50-100 MHz.
- Per lavoro professionale su segnali veloci, RF base o debug di bus veloci: servono 100 MHz e oltre.
2. Frequenza di campionamento (Sample Rate)
Indica quanti campioni al secondo (Sa/s) lo strumento può acquisire. Per ricostruire correttamente un segnale, il teorema di Nyquist richiede un campionamento almeno doppio rispetto alla massima frequenza presente. In pratica, per una buona forma d'onda, serve un rapporto di almeno 5:1 o 10:1 tra frequenza di campionamento e banda passante. Un oscilloscopio da 100 MHz dovrebbe avere almeno 500 MSa/s, meglio 1 GSa/s.
3. Numero di canali
La maggior parte dei modelli ha 2 canali, sufficienti per confrontare un segnale di ingresso e uno di uscita, o per utilizzare un canale come trigger esterno. Per sistemi più complessi (es. analizzare più linee di comunicazione in parallelo) possono servire 4 canali.
4. Profondità della memoria (Record Length)
Determina quanti punti di campionamento possono essere memorizzati per ogni acquisizione. Una memoria più lunga permette di catturare eventi più lunghi mantenendo un'alta risoluzione temporale quando si effettua uno zoom. È cruciale per debug di protocolli seriali o per catturare eventi intermittenti.
5. Tipologia e portabilità
- Desktop/Banchina: Strumenti tradizionali, spesso più potenti, con schermi più grandi e più opzioni di collegamento. Ideali per un laboratorio fisso.
- Portatili/Palmari: Compatti, alimentati a batteria o USB, perfetti per lavoro sul campo, manutenzione in loco o per chi ha poco spazio.
- PC-Based (con sonda dedicata): Utilizzano il display di un computer. Possono essere molto convenienti per prestazioni elevate, ma dipendono dal PC.
6. Funzioni aggiuntive utili
- Multimetro integrato (DMM): Molto comodo per misurazioni rapide di tensione continua, resistenza, senza cambiare strumento.
- Generatore di forme d'onda (AWG): Alcuni modelli combinano oscilloscopio e generatore di segnali, ottimo per test completi.
- Trigger avanzati: Cerca trigger su pulse width, slope, o pattern per catturare eventi anomali specifici.
- Connessioni: USB per salvare screenshot o dati, Wi-Fi per controllo remoto.
Panoramica di modelli di riferimento
Ecco una selezione di modelli che rappresentano buoni esempi nelle rispettive categorie. I prezzi sono indicativi e possono variare.
| Modello | Tipo | Banda Passante | Campionamento | Caratteristiche Principali | Pro | Contro |
|---|---|---|---|---|---|---|

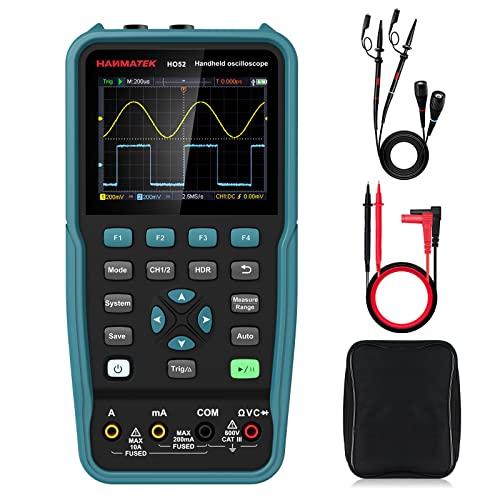

| HANMATEK HO11 | Portatile/Palmare | 10 MHz | 48 MSa/s | Display a colori, ricarica USB, molto compatto. | Economico, leggero, ideale per riparazioni base e hobbisti occasionali. | Banda molto limitata, non adatto a segnali digitali veloci. |
| HANMATEK HO52 | Portatile/Palmare | 20 MHz | 100 MSa/s | Multimetro integrato (DMM), auto-calibrazione. | Buon rapporto qualità/prezzo, multifunzione, più versatile dell'HO11. | Banda ancora modesta per alcune applicazioni digitali. |

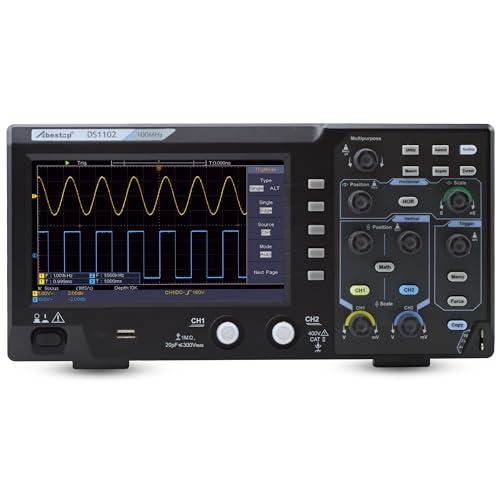

| Oscilloscopio Desktop DS1102 | Desktop/Banchina | 100 MHz | 1 GSa/s | Display TFT da 7", memoria, interfaccia tradizionale. | Banda adatta a molti progetti seri, campionamento veloce, display dedicato. | Meno portabile, ingombro fisso, prezzo più elevato. |
Nota importante: Questi sono esempi rappresentativi. Prima dell'acquisto, verifica sempre le specifiche aggiornate e le recensioni recenti degli utenti, poiché il mercato evolve rapidamente.
Domande Frequenti (FAQ)
Posso usare un oscilloscopio da 10 MHz per progetti con Arduino o Raspberry Pi?
Sì, per molti progetti base è sufficiente. I microcontrollori come Arduino Uno hanno un clock a 16 MHz, ma i segnali sulle linee I/O sono generalmente molto più lenti. Per debug di comunicazioni seriali lente (UART a 9600 baud) o osservare segnali PWM, un 10 MHz può andare bene. Se prevedi di lavorare con bus più veloci (SPI a MHz) o segnali complessi, meglio orientarsi su almeno 50 MHz.
Qual è la differenza tra un oscilloscopio analogico e uno digitale?
L'oscilloscopio analogico (ora poco comune) visualizza il segnale in tempo reale su uno schermo a fosfori. Quello digitale (DSO) acquisisce il segnale, lo converte in digitale, lo processa e lo visualizza. I DSO offrono funzioni impossibili per gli analogici: cattura di eventi singoli (single-shot), misurazioni automatiche, salvataggio dati, trigger avanzati e molto altro. Oggi, per la maggior parte degli usi, il digitale è la scelta ovvia.
La profondità di memoria è davvero così importante?
Dipende dall'applicazione. Per osservare forme d'onda semplici e ripetitive, no. Diventa cruciale quando devi:
- Debuggare un protocollo seriale: serve catturare una lunga sequenza di bit per trovare un errore.
- Trovare un glitch (impulso anomalo) intermittente in un segnale lungo.
- Analizzare transitori di accensione o spegnimento.
Con memoria insufficiente, per catturare lunghi intervalli di tempo devi ridurre la risoluzione (sample rate), perdendo dettagli.
Ho bisogno di sonde speciali?
Tutti gli oscilloscopi includono almeno una sonda passiva standard (es. 1x/10x). La sonda in posizione 10x (la più usata) riduce la capacità di carico sul circuito, disturbandolo meno, ma attenua anche il segnale di 10 volte (l'oscilloscopio compensa automaticamente). Per misure di alta frequenza, alta tensione o correnti, servono sonde specializzate (differenziali, di corrente, etc.), acquistate separatamente.
Esistono alternative software per PC valide?
Sì, esistono dispositivi hardware (come alcuni modelli di Picoscope o ADALM2000) che si collegano via USB al PC e utilizzano software dedicato. Possono offrire prestazioni eccellenti a costi contenuti, sfruttando il display del computer. Sono un'ottima opzione per un laboratorio semiprofessionale o hobbistico avanzato, a patto di accettare la dipendenza da un computer.
Conclusione
Scegliere l'oscilloscopio giusto significa bilanciare le tue reali esigenze tecniche con il budget a disposizione. Parti dalla domanda fondamentale: “Qual è la frequenza massima del segnale che devo misurare con precisione?”. Da lì, definisci la banda passante minima necessaria e, di conseguenza, la frequenza di campionamento adeguata. Valuta poi se la portabilità è un requisito imprescindibile o se puoi optare per un modello da banco più performante.
Investire in uno strumento leggermente sovradimensionato rispetto alle tue esigenze attuali può essere una mossa saggia, permettendoti di crescere senza dover sostituire l'attrezzatura troppo presto. Ricorda sempre di consultare le specifiche tecniche complete e le recensioni di altri utenti prima dell'acquisto finale.
