Introduzione: cosa fa un amplificatore operazionale?
Se stai progettando un circuito elettronico, probabilmente ti sei imbattuto nella necessità di un amplificatore operazionale (op-amp). Questo componente è fondamentale per compiti come amplificare segnali deboli, filtrare frequenze, sommare o confrontare tensioni. Scegliere l'op-amp sbagliato può compromettere il funzionamento dell'intero sistema. Lo scopo di questa guida non è dirti qual è "il migliore" in assoluto – non esiste – ma fornirti gli strumenti per selezionare il componente più adatto al tuo progetto tra le centinaia di modelli disponibili oggi sul mercato.
Come scegliere il tuo amplificatore operazionale
Prima di guardare a marche e modelli specifici, devi definire i requisiti del tuo circuito. Ecco i parametri tecnici più importanti da valutare.
1. Tensione di alimentazione (Supply Voltage)
È l'intervallo di tensione entro cui l'op-amp può funzionare. Alcuni modelli funzionano con alimentazioni singole (es. +5V), altri richiedono alimentazione duale (es. ±15V). Scegli in base alla fonte di alimentazione del tuo progetto.
2. Banda passante (Bandwidth) e Slew Rate
La banda passante (espressa in MHz) indica fino a quale frequenza l'amplificatore può lavorare efficacemente. Il slew rate (in V/µs) misura quanto velocemente l'uscita può cambiare in risposta a un segnale di ingresso rapido. Per segnali audio o a bassa frequenza, valori modesti vanno bene. Per applicazioni ad alta velocità (radiofrequenza, segnali digitali veloci), servono valori elevati.
3. Corrente di ingresso (Input Bias Current) e Impedenza di ingresso
La corrente di ingresso è la piccola corrente che scorre nei terminali di input. In circuiti ad alta precisione (es. amplificazione di segnali di sensori a bassa corrente), serve un op-amp con corrente di ingresso bassissima (come nei modelli FET-input o CMOS).
4. Rumore (Noise)
Ogni op-amp introduce un po' di rumore elettrico. Per applicazioni dove il segnale utile è molto debole (preamplificatori microfonici, strumentazione medica), è fondamentale scegliere un modello a basso rumore.
5. Numero di canali
Gli op-amp sono disponibili in configurazioni single (1 canale), dual (2 canali) o quad (4 canali) nello stesso package. Usare un dual o quad op-amp può farti risparmiare spazio e costi se il tuo circuito ne richiede più di uno.
Confronto tra modelli comuni
Ecco una panoramica sulle caratteristiche e gli usi tipici di alcuni amplificatori operazionali molto diffusi, spesso proposti in kit per hobbisti. I prezzi sono indicativi e possono variare.
| Modello | Caratteristiche Principali | Usi Tipici | Pro | Contro |
|---|---|---|---|---|

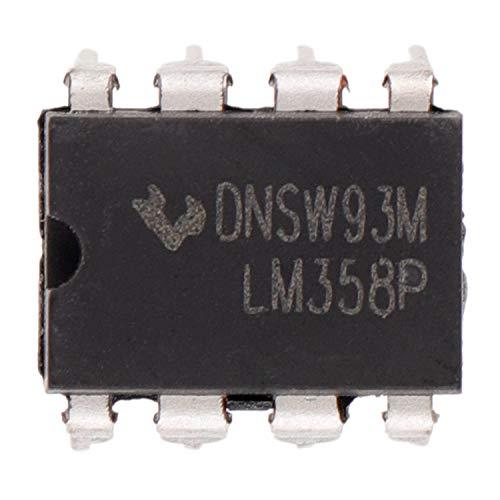

| LM358 (es. Hailege, BOJACK) | Alimentazione singola o duale, basso consumo, uscita rail-to-rail, 2 canali. | Amplificazione di segnali DC e a bassa frequenza, sensori, comparatori di tensione, circuiti a pile. | Economico, versatile, facile da usare anche per principianti. | Banda passante limitata (~1 MHz), slew rate basso, non adatto per audio di alta qualità o segnali veloci. |

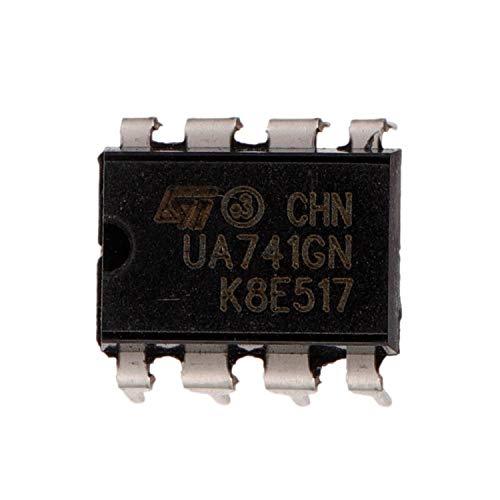

| UA741 (es. BOJACK) | Amplificatore operazionale "classico", alimentazione duale, alto guadagno in DC. | Circuiti didattici, applicazioni storiche, progetti dove la precisione non è critica. | Iconico, molto documentato, basso costo. | Performance datate: slew rate molto basso, richiede alimentazione duale, non rail-to-rail. Esistono alternative moderne migliori per quasi tutte le applicazioni. |
| TL071/081 (famiglia) | Ingresso JFET (corrente di bias molto bassa), basso rumore, buona velocità. | Preamplificatori audio, circuiti per strumentazione, filtri attivi. | Ottimo per audio, ingresso ad alta impedenza. | Generalmente richiede alimentazione duale, costo leggermente superiore ai modelli basic. |
| OPA series (es. OPA2134, OPA2604) | Alta precisione, bassissima distorsione, prestazioni audio eccellenti. | Audio professionale (preamplificatori, DAC), strumentazione di precisione. | Performance top di gamma, bassissimo rumore e distorsione. | Costo significativamente più alto, a volte richiede circuitazione più attenta. |
Nota sui kit: I kit come Hailege 4pcs LM358 o BOJACK LM358/UA741 sono economici e convenienti per fare pratica, prototipazione e progetti semplici. Tuttavia, per applicazioni serie, è meglio acquistare componenti singoli di marchi affidabili (Texas Instruments, STMicroelectronics, Analog Devices) da distributori specializzati.
FAQ: Domande Frequenti
Posso sostituire un LM358 con un UA741 in qualsiasi circuito?
No, non direttamente. Hanno pinout diversi e caratteristiche elettriche molto differenti (ad esempio, l'LM358 supporta alimentazione singola, l'UA741 tipicamente no). La sostituzione richiede una riprogettazione del circuito e non è consigliata ai principianti.
Che differenza c'è tra "rail-to-rail" e un op-amp normale?
Un op-amp "rail-to-rail" può far oscillare la sua tensione di uscita fino a valori molto vicini ai suoi terminali di alimentazione (i "binari" o "rail"). Questo è essenziale nei circuiti a bassa tensione (es. alimentati a 3.3V o 5V) per massimizzare l'escursione del segnale utile. Molti op-amp classici (come il 741) non hanno questa caratteristica.
Ho bisogno di un alimentatore duale (±12V) per il mio progetto?
Dipende dall'op-amp scelto e dal segnale da processare. Gli alimentatori duali semplificano la gestione di segnali AC (audio, per esempio) perché permettono all'uscita di oscillare attorno allo zero. Oggi, molti op-amp moderni a singola alimentazione e uscita rail-to-rail possono gestire segnali AC con circuiti aggiuntivi (come un "virtual ground"), evitando la necessità di un alimentatore duale.
Cosa significa "precisione" in un op-amp?
Si riferisce a parametri come basso offset voltage (la tensione di uscita quando l'ingresso è zero) e bassa drift (variazione di questo offset con la temperatura). Gli op-amp di precisione (come la serie OPA di Analog Devices) sono progettati per minimizzare questi errori, fondamentali nelle misurazioni accurate.
Per un progetto audio amatoriale, cosa mi consigli?
Per un primo approccio, un dual op-amp della famiglia JFET come il TL072 (versione dual del TL071) offre un ottimo compromesso tra costo, facilità d'uso e qualità del suono, superando nettamente LM358 e UA741 per questa applicazione.
Conclusione
Scegliere l'amplificatore operazionale giusto è un passo critico nel successo del tuo progetto elettronico. Invece di cercare un "migliore" universale, concentrati sui parametri che contano per la tua applicazione: alimentazione, velocità, precisione e rumore. Per iniziare, i kit economici con LM358 sono un'ottima palestra. Man mano che le tue esigenze diventano più specifiche (audio, sensori, alta velocità), orientati verso famiglie di componenti specializzati. Ricorda: il datasheet del produttore è sempre la tua risorsa più autorevole e affidabile.
